Las estrías son características mecánicas cruciales que se utilizan en diversas industrias y proporcionan una forma confiable de transmitir torque entre un eje y un componente acoplado. Cuando se trata de mecanizar estrías en pasadores de eje de acero inoxidable, el proceso requiere precisión, experiencia y el equipo adecuado. Como proveedor experimentado de mecanizado de pasadores de eje de acero inoxidable, me complace compartir nuestros conocimientos y mejores prácticas sobre este tema.
Comprender los conceptos básicos de los splines
Antes de profundizar en el proceso de mecanizado, es fundamental entender qué son los splines y sus funciones. Las estrías son crestas o dientes en un eje que encajan en las ranuras correspondientes de una pieza coincidente, como un engranaje o un acoplamiento. Este diseño permite la transferencia de torque manteniendo una alineación precisa entre los dos componentes. Existen diferentes tipos de splines, incluidas las splines involutas, las splines de lados rectos y las splines dentadas, cada una con sus propias ventajas y aplicaciones.
Seleccionar el acero inoxidable adecuado
La elección del acero inoxidable es un factor crítico en el mecanizado estriado. El acero inoxidable ofrece excelente resistencia a la corrosión, alta resistencia y buena maquinabilidad, lo que lo convierte en un material ideal para pasadores de eje. Sin embargo, los diferentes grados de acero inoxidable tienen diferentes propiedades, por lo que es importante seleccionar el grado correcto según los requisitos específicos de la aplicación. Por ejemplo, el acero inoxidable 304 es una opción popular para aplicaciones de uso general debido a su buena resistencia a la corrosión y su costo relativamente bajo. Por otro lado, el acero inoxidable 316 es más adecuado para aplicaciones en entornos hostiles, como las industrias marina o química, debido a su superior resistencia a la corrosión.
Procesos de mecanizado de estrías en pasadores de eje de acero inoxidable
Hay varios procesos de mecanizado disponibles para crear estrías en pasadores de eje de acero inoxidable, cada uno con sus propias ventajas y limitaciones. Los métodos más comunes incluyen brochado, tallado con fresado y fresado.
Brochado
El brochado es un proceso de mecanizado que utiliza una brocha, una herramienta de corte con una serie de dientes progresivamente más grandes, para cortar las estrías en una sola pasada. Este proceso es conocido por su alta precisión y eficiencia, lo que lo hace adecuado para la producción en masa. El brochado puede producir estrías con un alto grado de precisión y acabado superficial, pero requiere equipos y herramientas especializados, que pueden resultar costosos.
tallar
El tallado con fresado es otro método popular para mecanizar estrías. Se trata de utilizar una fresa, una herramienta de corte cilíndrica con dientes helicoidales, para cortar las estrías girando la fresa y la pieza de trabajo simultáneamente. El tallado con fresado es un proceso versátil que se puede utilizar para producir una amplia gama de perfiles estriados, incluidos estriados involutas y de lados rectos. También es relativamente rápido y rentable, lo que lo convierte en una buena opción para producciones de volumen medio a alto.
Molienda
El fresado es un proceso de mecanizado más flexible que utiliza una fresa para eliminar material de la pieza de trabajo para crear las estrías. Este proceso se puede utilizar para producir splines con perfiles complejos o en pequeñas cantidades. El fresado ofrece un mayor control sobre el proceso de mecanizado y se puede utilizar en una variedad de materiales, incluido el acero inoxidable. Sin embargo, generalmente es más lento y menos preciso que el brochado y el tallado con fresado.
Consideraciones para el mecanizado de estrías en pasadores de eje de acero inoxidable
Al mecanizar estrías en pasadores de eje de acero inoxidable, hay varios factores a considerar para garantizar un resultado exitoso.
Selección de herramientas
La elección de las herramientas de corte es crucial para lograr estrías de alta calidad. Para el acero inoxidable, suelen preferirse las herramientas de corte de carburo debido a su alta dureza y resistencia al desgaste. La geometría de la herramienta, como el ángulo de desprendimiento y el ángulo libre, también juega un papel importante en el proceso de mecanizado. Es importante seleccionar la geometría de herramienta adecuada según el proceso de mecanizado específico y el material que se está mecanizando.
Parámetros de corte
Los parámetros de corte, incluida la velocidad de corte, el avance y la profundidad de corte, tienen un impacto significativo en el proceso de mecanizado y la calidad de las estrías. Estos parámetros deben seleccionarse cuidadosamente en función del material, la herramienta de corte y el proceso de mecanizado. Por ejemplo, al mecanizar acero inoxidable, generalmente se recomienda una velocidad de corte más baja y una velocidad de avance más alta para evitar el desgaste de la herramienta y mejorar el acabado de la superficie.
Refrigerante y lubricación
Usar el refrigerante y la lubricación adecuados es esencial para mecanizar acero inoxidable. Los refrigerantes ayudan a reducir la temperatura de la herramienta de corte y la pieza de trabajo, lo que puede prevenir el desgaste de la herramienta y mejorar el acabado de la superficie. Los lubricantes, por otro lado, ayudan a reducir la fricción entre la herramienta de corte y la pieza de trabajo, lo que puede mejorar la eficiencia del corte y prolongar la vida útil de la herramienta. Hay diferentes tipos de refrigerantes y lubricantes disponibles, por lo que es importante seleccionar el correcto según el proceso de mecanizado específico y el material que se mecaniza.
Control de Calidad en el Mecanizado Spline
El control de calidad es un aspecto importante del mecanizado de estrías para garantizar que las estrías cumplan con las especificaciones requeridas. Esto implica inspeccionar las estrías para determinar la precisión dimensional, el acabado de la superficie y otras características de calidad. Hay varios métodos de inspección disponibles, incluidas máquinas de medición de coordenadas (MMC), comparadores ópticos y probadores de rugosidad de superficies. Al implementar un riguroso proceso de control de calidad, podemos garantizar que nuestros pasadores de eje de acero inoxidable con estrías cumplan con los más altos estándares de calidad y rendimiento.
Nuestra experiencia en mecanizado de pasadores de eje de acero inoxidable
como líderMecanizado de pasadores de eje de acero inoxidableproveedor, contamos con amplia experiencia en el mecanizado de estrías sobre pasadores de ejes de acero inoxidable. Utilizamos equipos de última generación y técnicas de mecanizado avanzadas para garantizar que nuestros productos cumplan con los más altos estándares de calidad. Nuestro equipo de ingenieros y técnicos capacitados está dedicado a brindarles a nuestros clientes las mejores soluciones posibles para sus necesidades de mecanizado estriado.

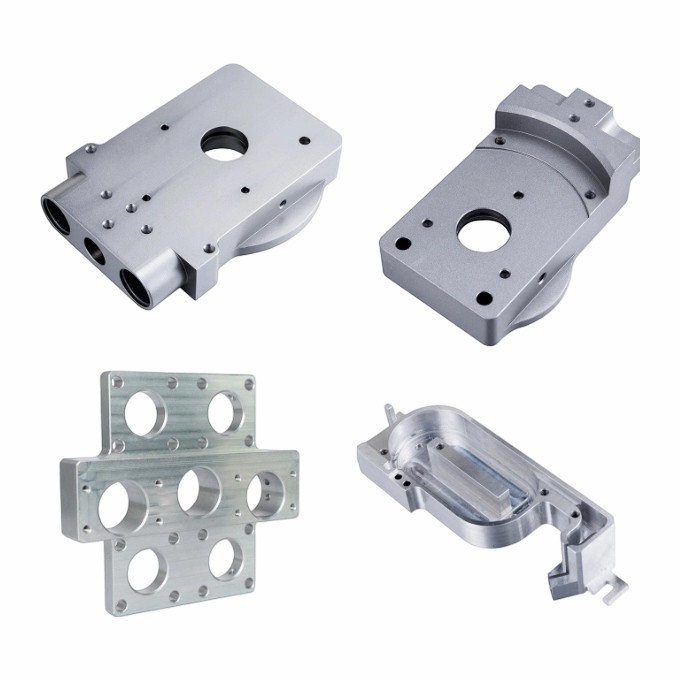

También ofrecemos una amplia gama de servicios de valor agregado, que incluyenAccesorios para equipos MecanizadoyMecanizado de accesorios de acero inoxidable. Ya sea que necesite un solo prototipo o una gran producción, podemos brindarle las soluciones personalizadas que necesita.
Conclusión
El mecanizado de estrías en pasadores de eje de acero inoxidable es un proceso complejo que requiere precisión, experiencia y el equipo adecuado. Al comprender los conceptos básicos de las estrías, seleccionar el acero inoxidable adecuado, elegir el proceso de mecanizado adecuado y considerar los factores clave del mecanizado, podemos garantizar un resultado exitoso. Como proveedor confiable de mecanizado de pasadores de eje de acero inoxidable, estamos comprometidos a brindar a nuestros clientes productos de alta calidad y un servicio excelente. Si necesita pasadores de eje de acero inoxidable con estrías u otros servicios de mecanizado, no dude en contactarnos para analizar sus requisitos. Esperamos trabajar con usted para satisfacer sus necesidades de mecanizado.
Referencias
- "Manual de mecanizado", Industrial Press Inc.
- "Ingeniería y tecnología de fabricación", S. Kalpakjian y S. Schmid
